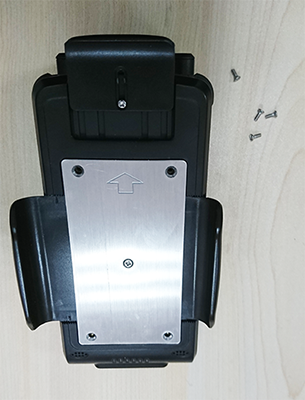

手持机配有左右卡扣与前卡扣，可以将手机固定后与手持机组合使用。 安装方法： 1)拧下螺丝，取下金属压板与左右卡扣。 图 5‑39

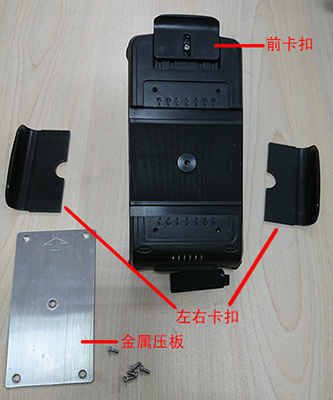

左右卡扣：可以通过调整卡扣间距离适配所有尺寸手机（最佳宽度为60-80mm）。 前卡扣：有效防止手机从背夹上滑落。旋松螺丝即可根据手机前面有无USB接口或开机键调整前卡扣位置，调整完成后旋紧螺丝。 2)根据手机宽度参照以下图表计算左右卡扣间距离。

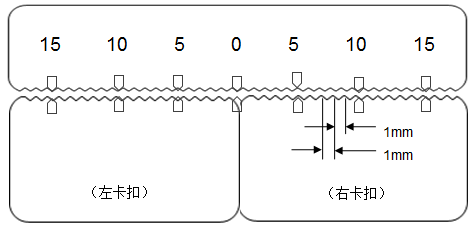

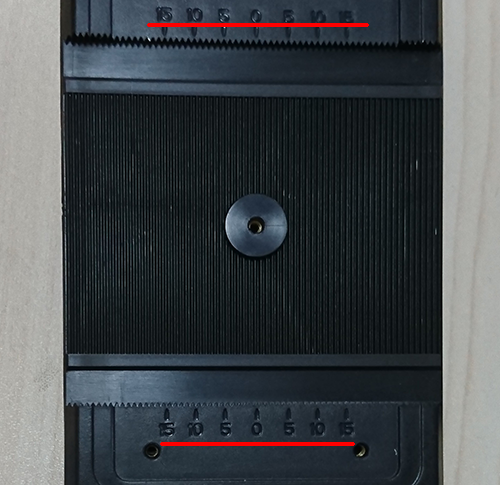

表格 5‑36 手机宽度与左右卡扣调节参考表 例如： 手机宽度67mm，则两卡扣间距离9mm，左卡扣空5个锯齿，右卡扣空4个锯齿； 手机宽度73.5mm，则两卡扣间距离15mm，左卡扣空8个锯齿，右卡扣空7个锯齿。 注： 下图中“5，10，15”标示代表距离0点5，10，15个锯齿，当前标示是在第“6，11，16”锯齿位。如移5个锯齿位，则卡扣只需对齐“5”标示。 图 5‑40 图 5‑41

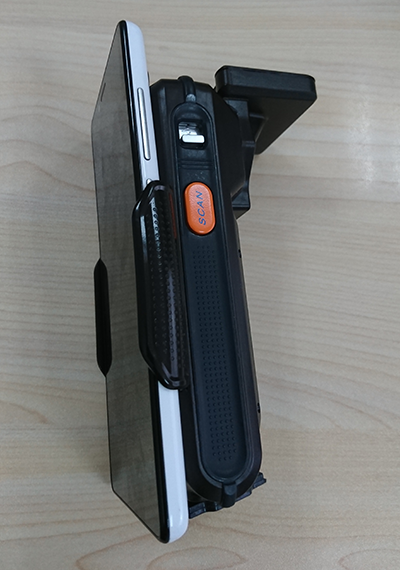

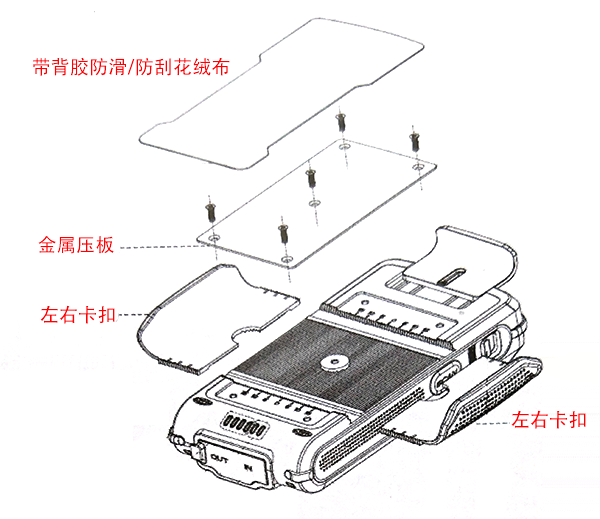

3)放置左右卡扣、金属压板，拧紧螺丝，放置带背胶防滑/防刮花绒布。 图 5‑42 4)将手机装入手持机。
图 5‑43 |
||||||||||||||||||||||||||||||||
